جلبة توجيه الكرة HZ-FZ

نظرة عامة على المنتج

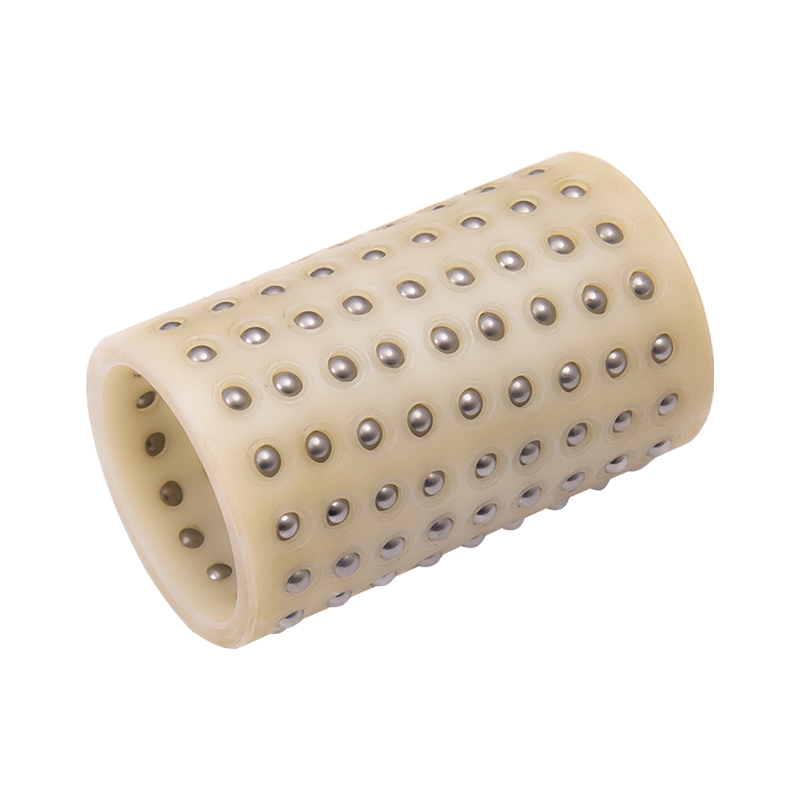

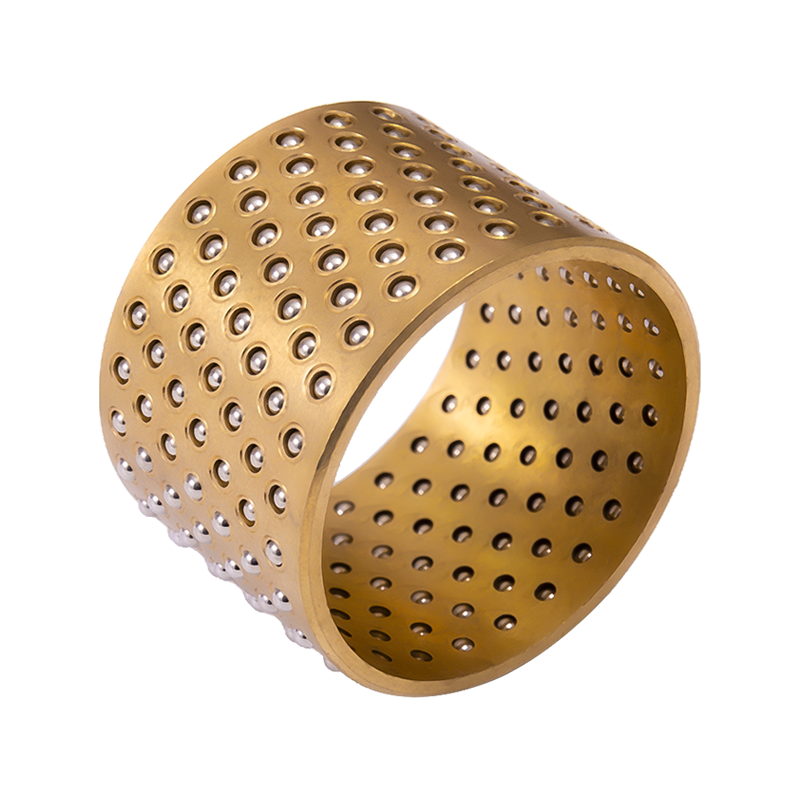

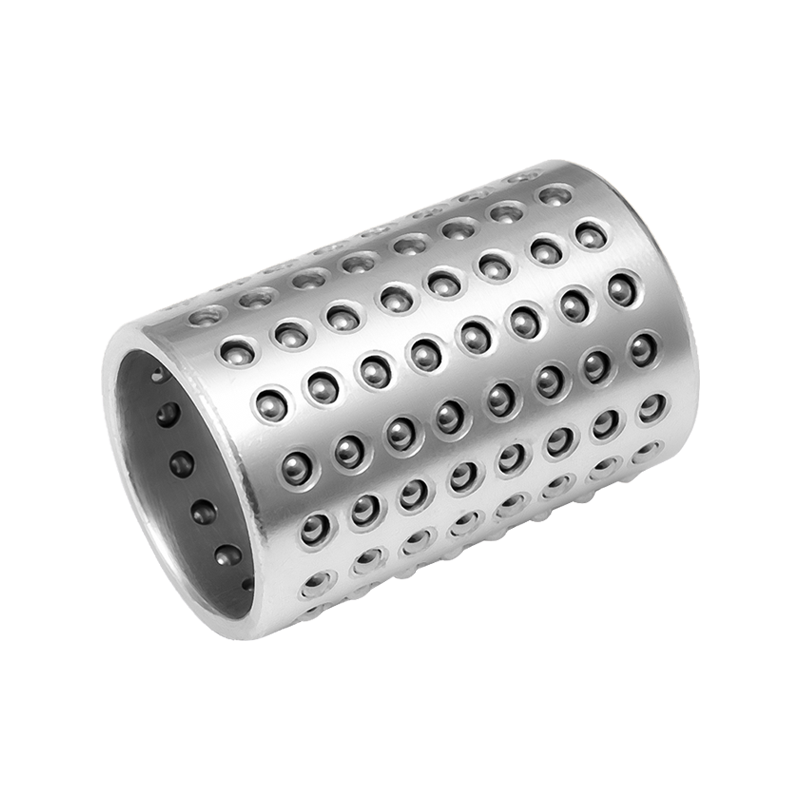

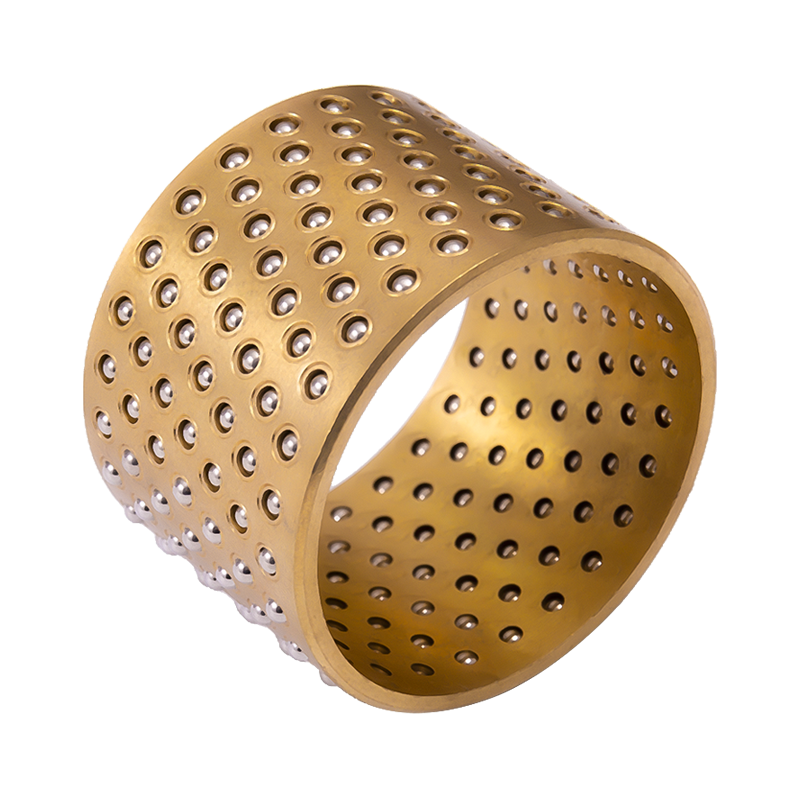

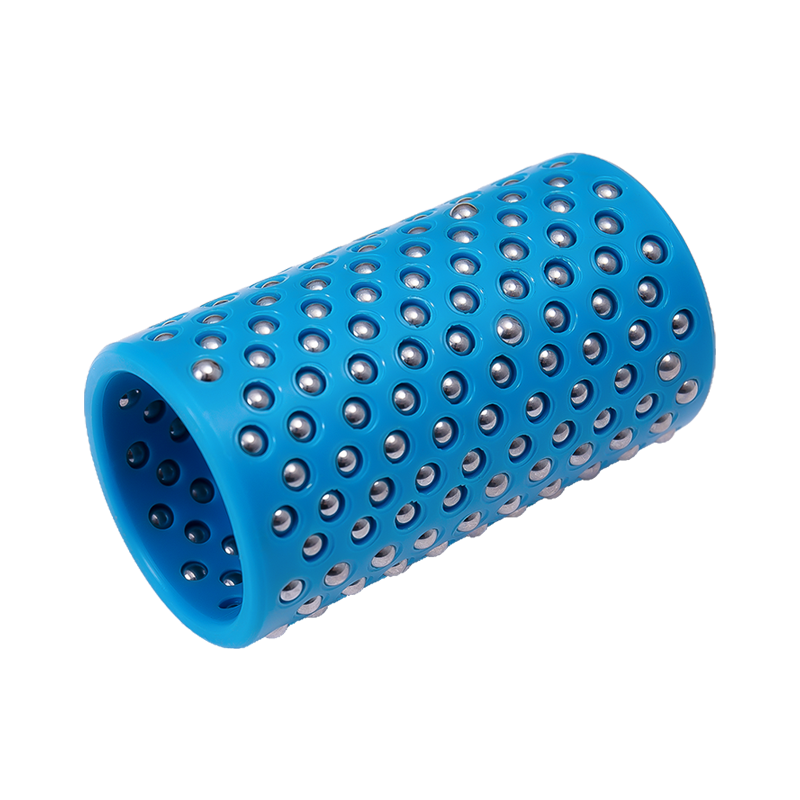

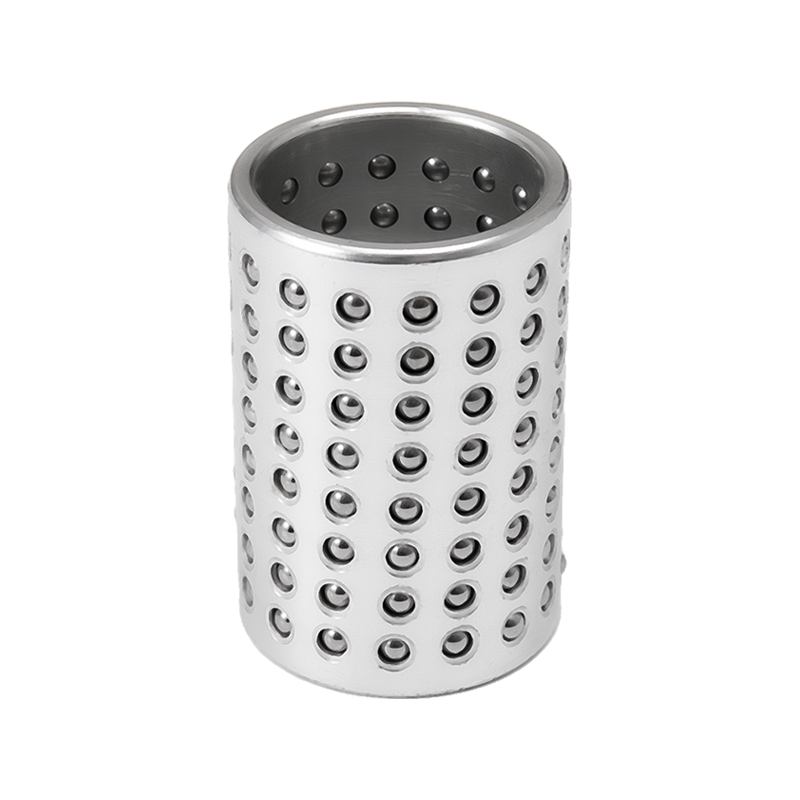

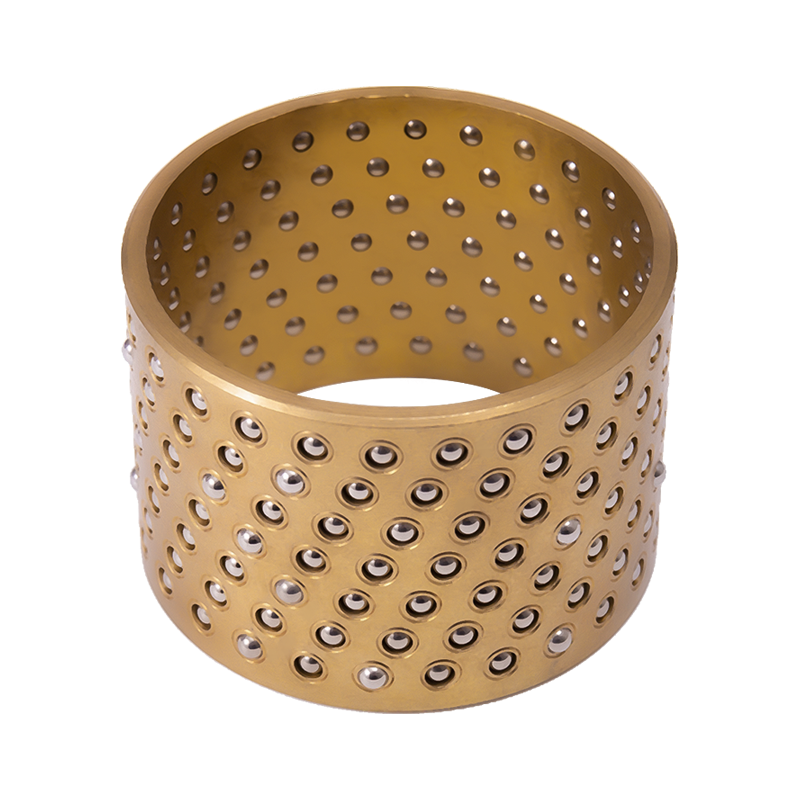

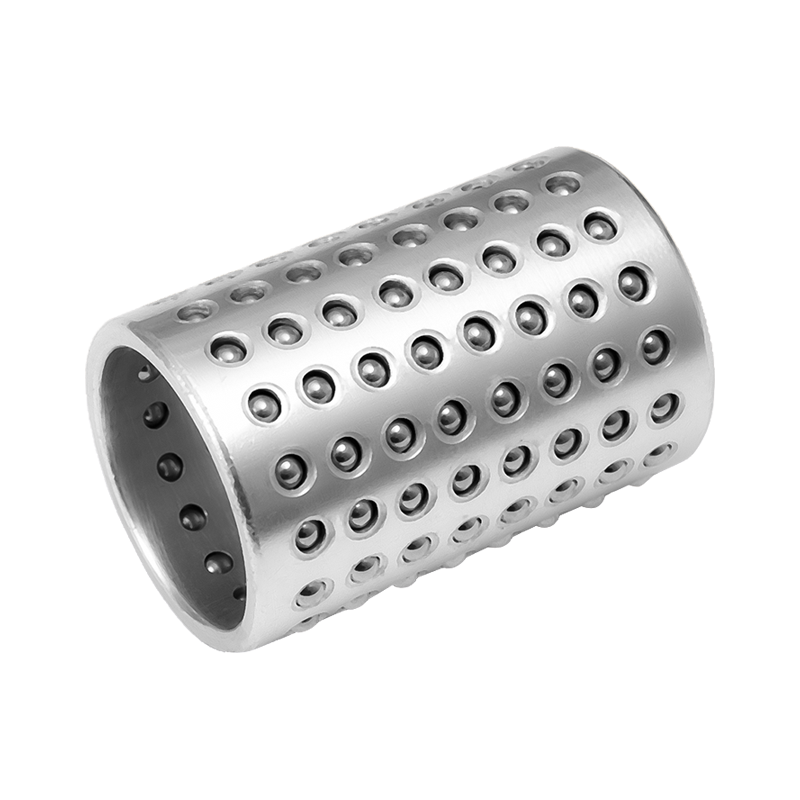

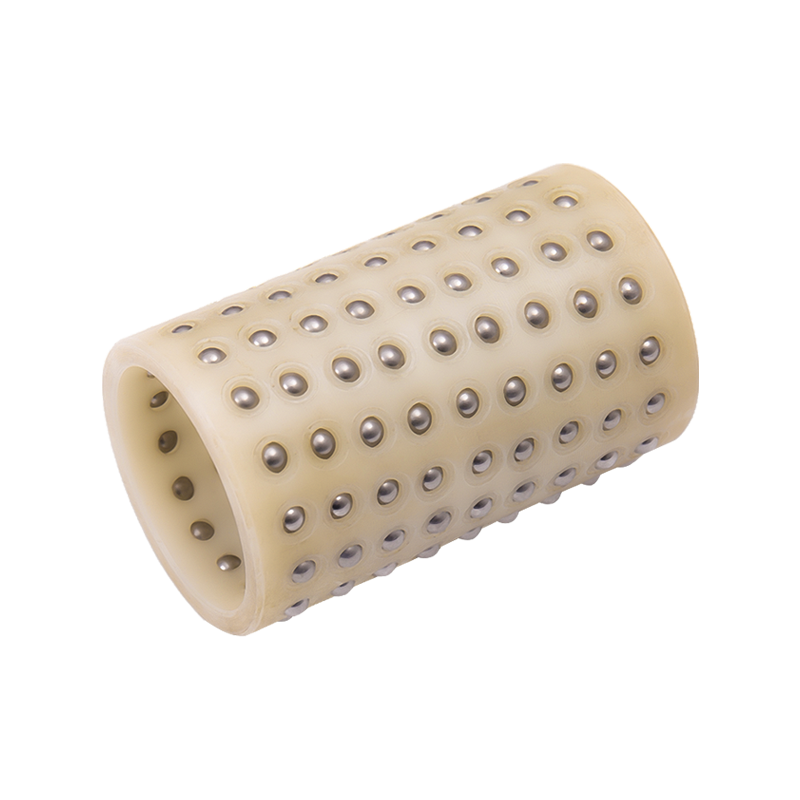

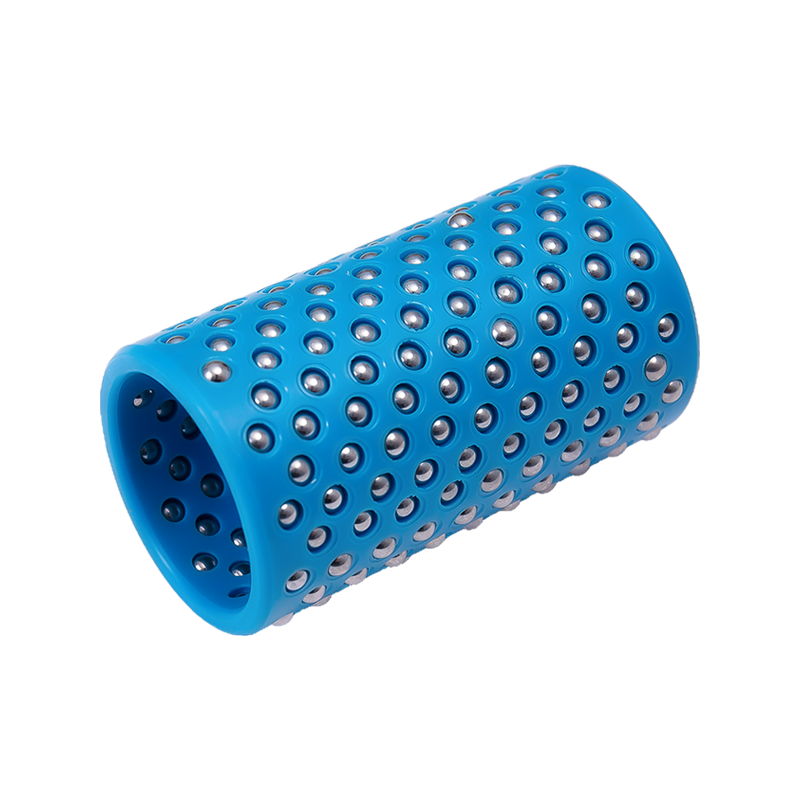

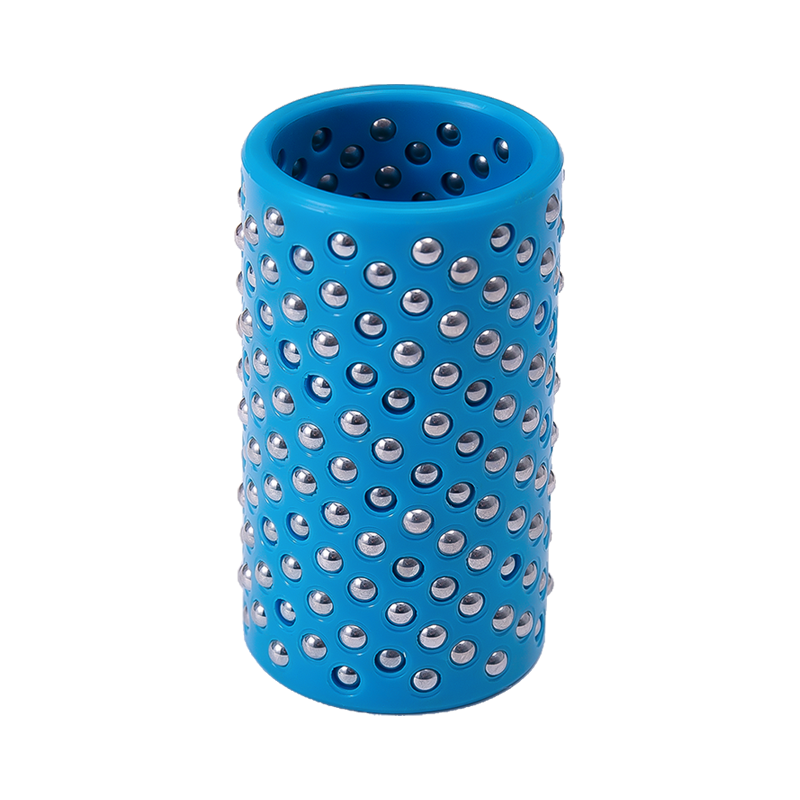

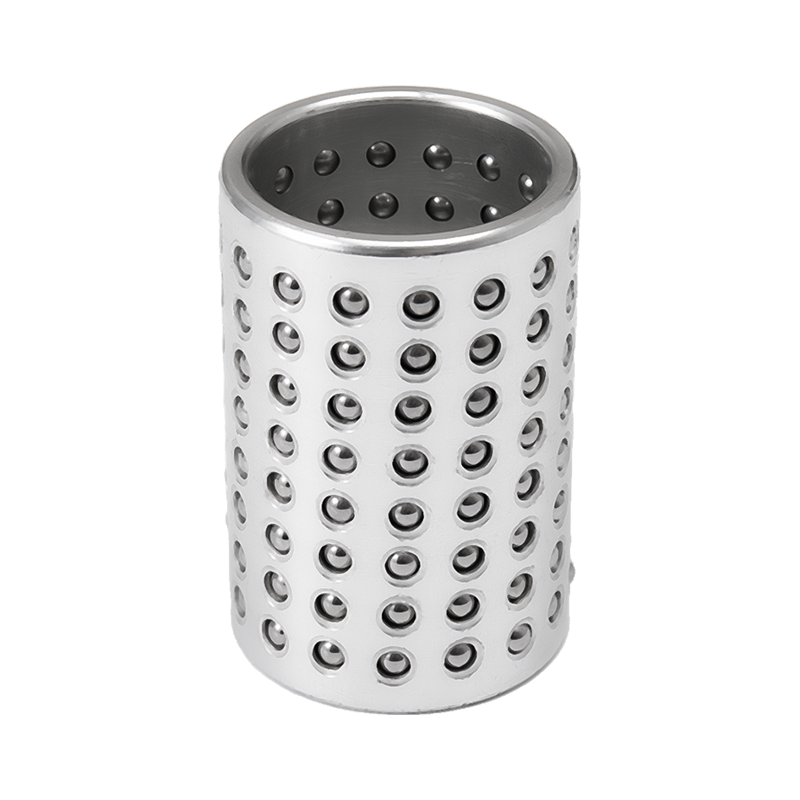

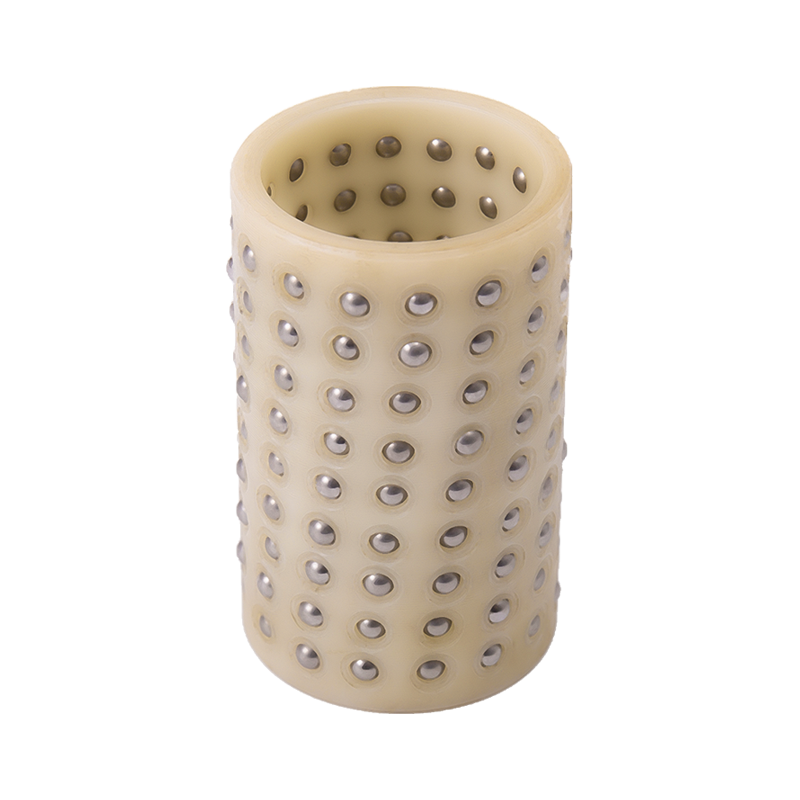

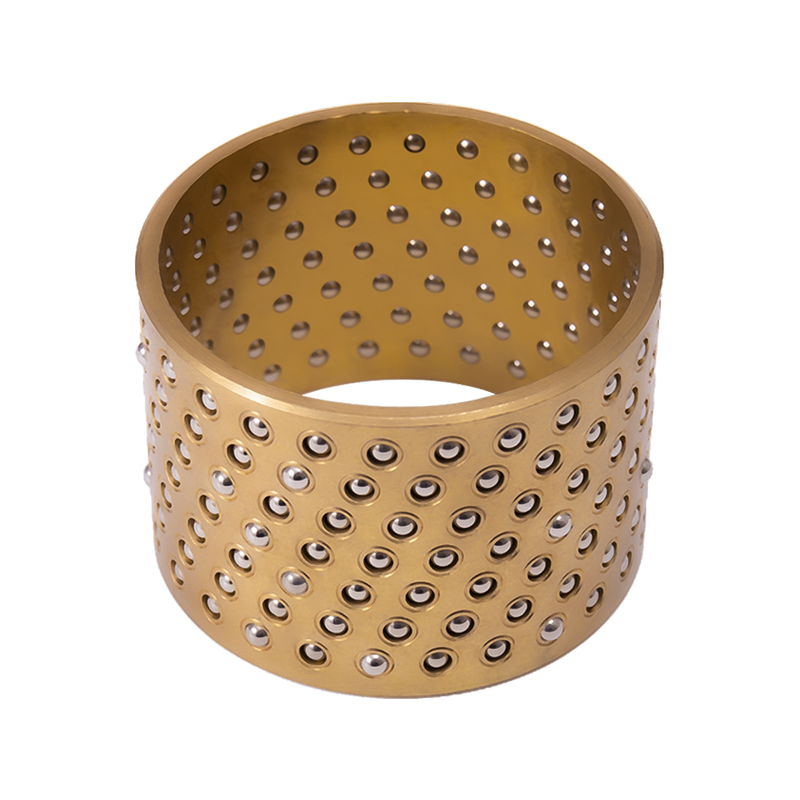

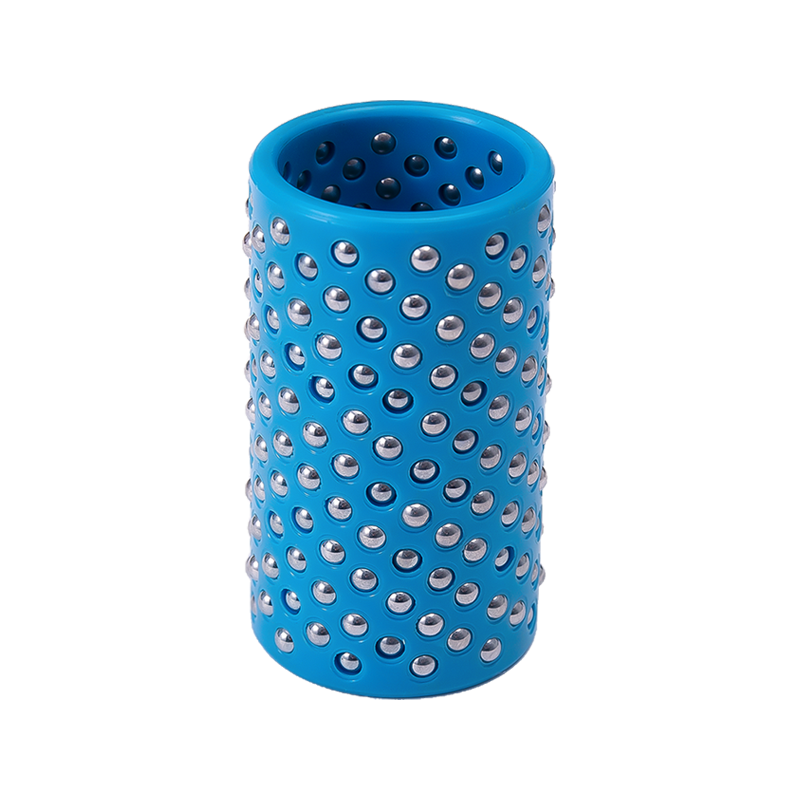

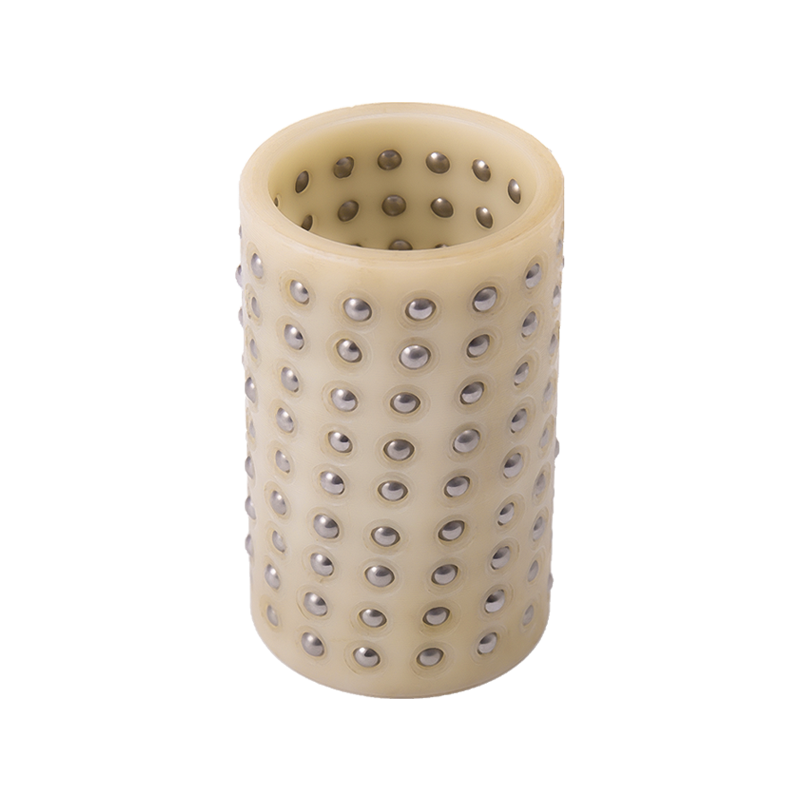

تتكون جلبة توجيه الكرة FZH.FZL.FZP من النحاس والألومنيوم وقاعدة من مادة البولي أوليفينات (POM). يتم تشكيلها بثقوب منتظمة وتثبيت الكرة الفولاذية فيها. تمنع هذه التقنية الجديدة خروج الكرة من مكانها. ولأن قطر الكرة أكبر من سمك جلبة التوجيه، فإنها ستواجه جلبة التوجيه بزاوية 90 درجة مباشرةً، مما يضمن دقة عالية. صُممت سلسلة جلبات الكرة الآن للدوران على العمود، مع الحفاظ على حركتها الرأسية. نعتقد أن هذا سيزيد من سرعة دوران الكرة.

ميزة والاستخدام

نظرًا لأن كراوة العمل التقليدية لديها بعض الضغينة بين الجلبة مع المنشورات ، ومعامل الاحتكاك أكبر. لقد قمنا الآن بتغيير طري العمل إلى كرة الفولاذ المباشر مباشرة لوجه جلبة. لذلك تم تحسين الدقة. فهي تتألف من كل من لفة نشطة ومعامل الاحتكاك السفلي ، والآن تم استخدامها على نطاق واسع في آلة اللكم ، وجهاز الموت ، وآلة دقة عالية تحتاج إلى الدوران والحركة العمودية.

قطع قطع الغيار المطلوبة

1. جلبة التوجيه: مادة GCrI5، YB9، معالجة حرارية HRC62-66، الحالة التقنية وفقًا للمواصفة GB/T12446. الحد الأقصى المطلوب 0.01-0.02 مم. خشونة السطح هي
2. أعمدة التوجيه: مادة GCrI5، YB9، HEA. خشونة السطح هي

3. اختبار الحجم: يتم اختباره باستخدام ميكرومتر خارجي ومقياس قرص كالمعتاد. الحد الأقصى المطلوب (Ymax + 2d' - Dmin) هو 0.01-0.02 مم.

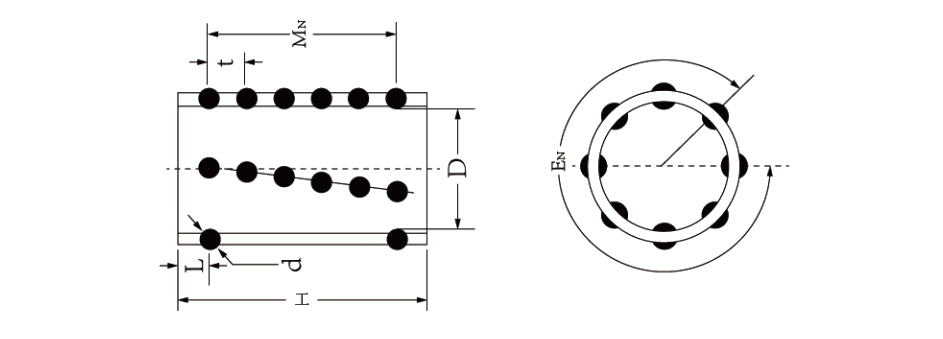

تعيين	D	H	d	EN	MN	الكرات	t	L
FZ (*) 1950	19	50	3	12	8	96	5.5	5.75
FZ (*) 1960	19	60			10	120		5.25
FZ (*) 2050	20	50			8	96		5.75
FZ (*) 2060	20	60			10	120		5.25
FZ (*) 2250	22	50		14	8	112		5.75
FZ (*) 2260	22	60			10	140		5.25
FZ (*) 2360	23	60			10	208		5.25
FZ (*) 2475	24	75		16	13	128		4.50
FZ (*) 2550	25	50			8	112		5.75
FZ (*) 2560		60			10	160		5.25
FZ (*) 2575		75			13	208		4.50
FZ (*) 2775	27	75			13	208		4.50
FZ (*) 2860	28	60	4	14	8	112	6.5	7.25
FZ (*) 2875	28	75			11	154		5.00
FZ (*) 3060	30	60			8	112		7.25
FZ (*) 3075	30	75			11	154		5.00
FZ (*) 3260	32	60		16	8	128		7.25
FZ (*) 3275		75			11	192		5.00
FZ (*) 3390		90			13	208		6.00
FZ (*) 3685	36	85			12	192		6.75
FZ (*) 3690	36	90	5		13	208	8.0	6.00
FZ (*) 3870	38	70			8	128		7.00
FZ (*) 3890	38	90			11	176		5.00
FZ (*) 4090	40	90			11	176		5.00
FZ (*) 4590	45	90		18	11	198		5.00
FZ (*) 45110	45	110		18	13	234		7.00
FZ (*) 5090	50	90		20	11	220		5.00
FZ (*) 50110	50	110		20	13	260		7.00
FZ (*) 6090	60	90		22	11	242		5.00
FZ (*) 60110	60	110		22	13	286		7.00
FZ (*) 80130	80	130		28	15	420		9.00
