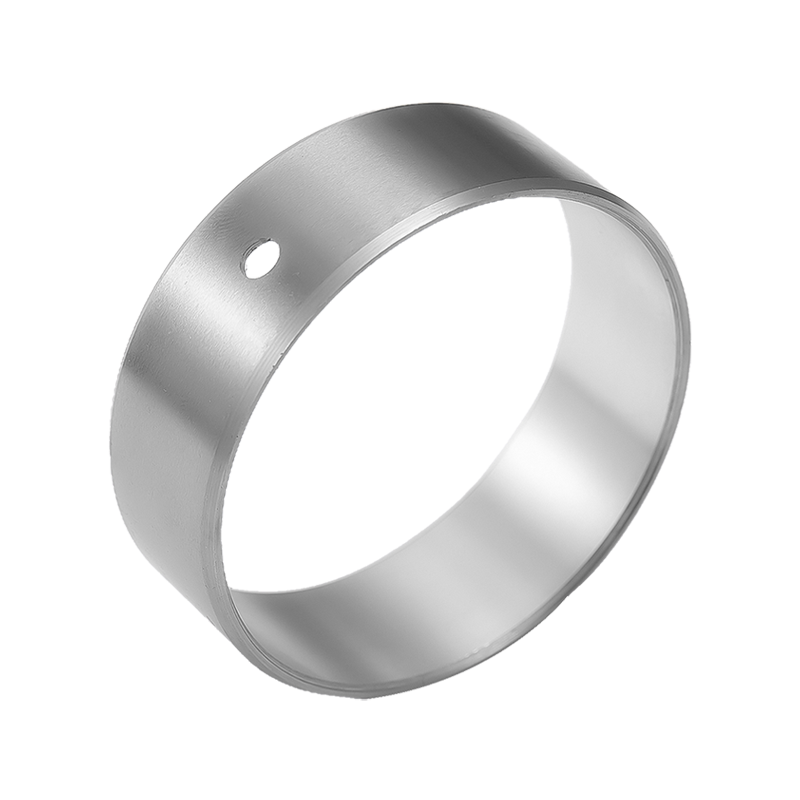

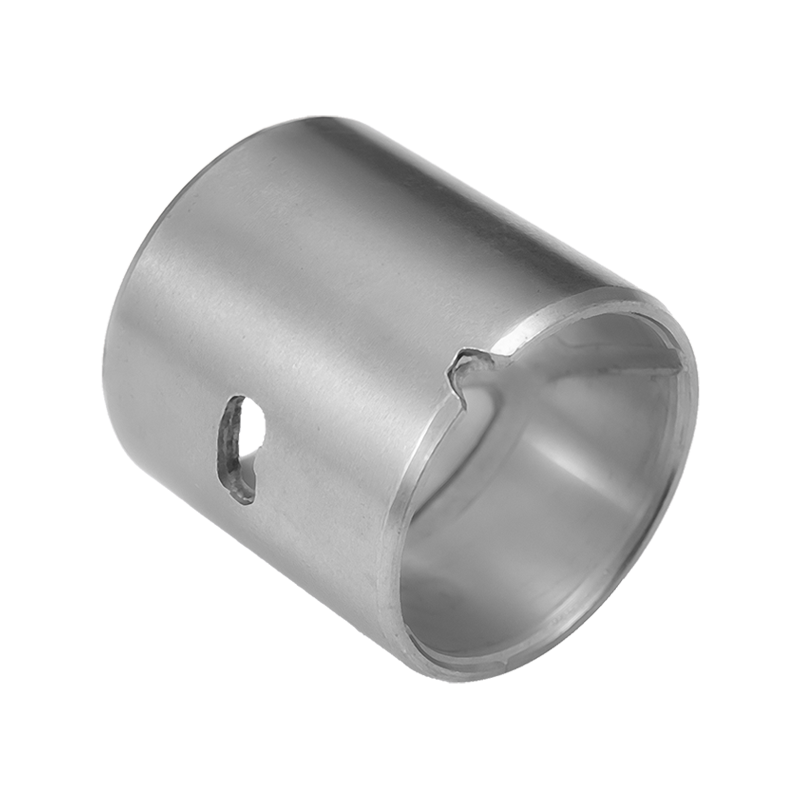

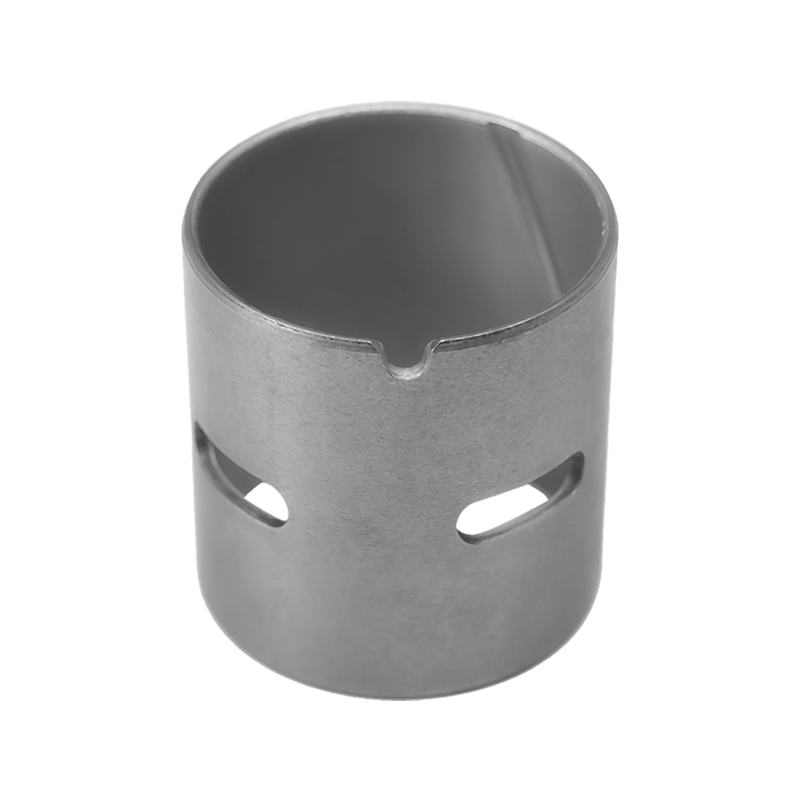

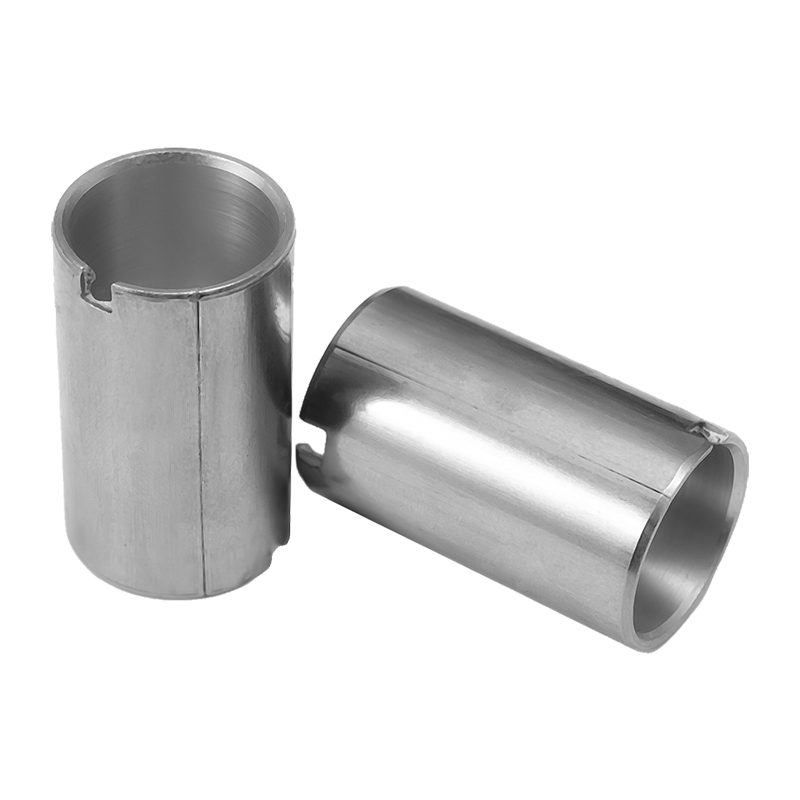

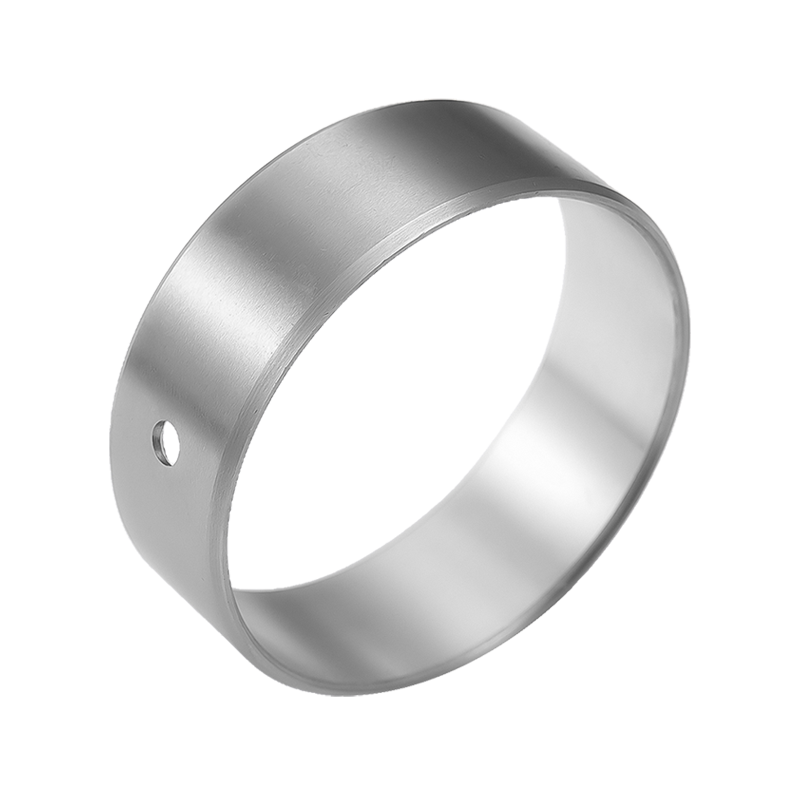

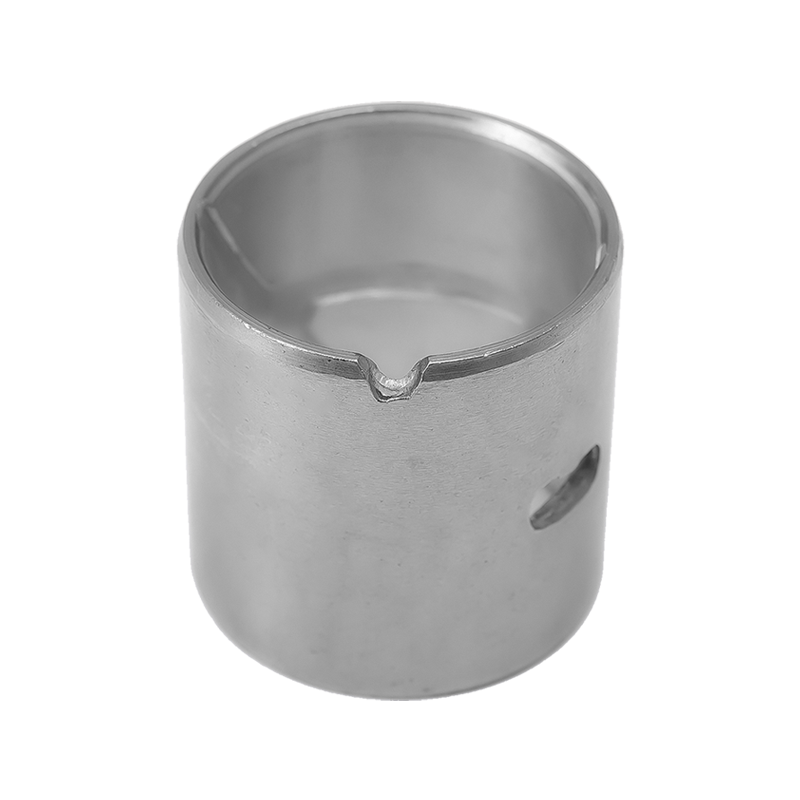

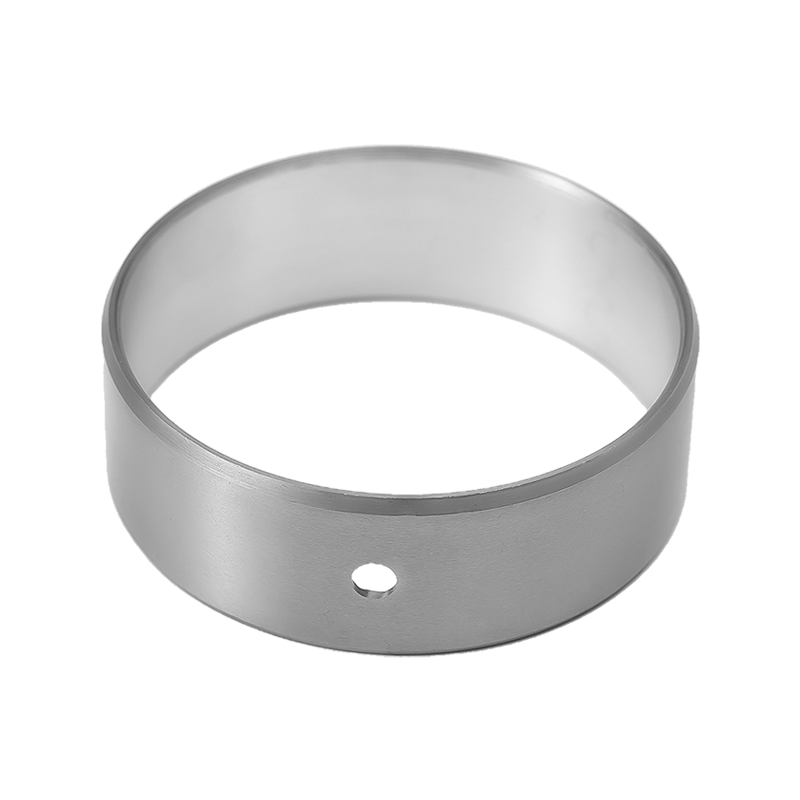

HZ20 محمل من الألومنيوم عالي القصدير، مسامي، نحاسي ملبد

تم تصميم محمل النحاس المتلبس من HZ20 HZ20 مسامي من الألومنيوم لتقديم أداء موثوق به في محركات التحميل والأنظمة الميكانيكية المتوسطة إلى المنخفضة. الجمع بين مقاومة تآكل الزيت ، وقوة التعب المعتدلة ، والقدرة على التوافق الممتاز ، هذا المحمل يلغي الحاجة إلى الطلاء الكهربائي السطحي مع الحفاظ على خصائص القوية المضادة للنشاط والتضمين. إن بنية النحاس التي يسهل اختراقها ، مملوءة بسبائك الألومنيوم عالي اللطيف (AISN20CU1) ، يضمن الاحتفاظ بالتشحيم الأمثل ومقاومة التآكل تحت التشغيل المستمر.

الميزات الرئيسية
هيكل المواد:
طبقة الألومنيوم عالي اللطيف (AISN20CU1): 0.2-0.5 مم ، مما يوفر احتكاكًا منخفضًا ، التضمين ، ومقاومة التآكل.
قاعدة النحاس التي يسهل اختراقها: يعزز توزيع الزيت وتبديد الحرارة وقدرة الحمل حتى 50 ميجا باسكال.
دعم الصلب منخفض الكربون: يوفر القوة الميكانيكية ، الموصلية الحرارية ، والاستقرار الهيكلي.
مزايا التصميم:
القطر الخارجي المكشوف بدقة لتناسب دقيق ؛ يمكن إعادة صياغة التجويف الداخلي بعد التثبيت للتطبيقات المخصصة.
يلغي الحاجة إلى الطلاء الإضافي المضاد للاحتكاك ، مما يقلل من تعقيد الإنتاج.
متوافق مع توجيه مركبة نهاية الحياة في الاتحاد الأوروبي 2000/53/EC للاستدامة البيئية.

ميزة التطبيق

تعتمد جلبة التزييت الحدودية HZ20 على مادة مركبة ذات 3 طبقات مرتبطة بحزم: الصلب كدعم ، ومسحوق كروي برونزي متداخل مثل الطبقة البينية و POM المعدلة كطبقة بطانة. لT لديه جيب الزيت لتزييت الزيت. لT يناسب جيدا للسرعة البطيئة. الخدمة الثقيلة تحت درجة الحرارة العادية. يمكن أن توفر التكلفة وتطيل عمر العمل عند استبدال البطانات البرونزية الطبيعية. يمكن أن يقلل من الرهان في إضافة الزيت. تبسيط عملية الاستبدال عند استخدامها على مطحنة المتداول. يتم تطبيقه على نطاق واسع في هيكل من السيارات ، وآلة التزوير ، وآلة المعادن وآلة التعدين ، وآلات البناء ، والطاقة الكهرومائية ، ومطحنة المتداول ، إلخ.

ارتداء القانون

تتبع مادة HZ20 قاعدة ارتداء خاصة كما هو موضح في الشكل 4 ، يمكن أن يحدث التآكل اللانهائي في مرحلة R عند تطبيقه مع الشحوم ثم يتم تثبيته. ولكن بعد المرحلة ص. سوف تختفي حالة تزييت الحدود وسيتم المبالغة في ارتداء. إذا كنت تعيد الملء بالزيت. يمكن الاحتفاظ بالمنتج بشكل كبير من خلال ارتداء غير ملحوظ وسيتم تمديد حياته أيضًا. لذلك فإن ميزة مادة HZ20 هي أنه يجب إضافة الزيت باستخدام
فاصل R ، وهو أطول بشكل ملحوظ أن المواد المعدنية الأخرى. يبعد حوالي خمس مرات.

عند تركيب جلبة HZ20 مع استخدام شحم، مثل شحم الليثيوم أو السيليكون، يختلف عمرها الافتراضي عن قيمة PV في ظروف التشغيل. على سبيل المثال، عندما تكون قيمة PV حوالي 2.5 ميجا باسكال/ثانية، يكون عمرها الافتراضي حوالي 200 ساعة؛ أما عندما تكون قيمة PV 0.1 ميجا باسكال-متر/ثانية، فيمكن أن يتجاوز عمرها الافتراضي 10000 ساعة (انظر الجدول لمزيد من التفاصيل). دورة صيانة تزييت جلبة HZ20 هي نصف عمرها الافتراضي تقريبًا. على سبيل المثال، عندما تكون قيمة PV تساوي 25 ميجا باسكال/ثانية، يلزم تزييتها بالزيت كل 100 ساعة.

بنية المواد

1. بولي أوم مع رصاص 0.3-0.5 مم
2. برونز مسامي مُلبَّد
3. دعامة فولاذية
4. طلاء نحاسي

ملاحظة: المواد المختلفة مناسبة لمنتجات سلسلة HZ20 وفقًا لظروف العمل المختلفة ، مثل التراجع البرونزي ، ودعم الفولاذ المقاوم للصدأ والمواد الخالية من الرصاص. HZ20 هو منتج خالٍ من الرصاص صديق للبيئة ولونه برتقالي.

التاريخ الفني

مؤشر الأداء	بيانات
أقصى حمولة	70نيوتن/مم²
الحد الكهروضوئي	22نيوتن/مم²-م/ث
حد درجة الحرارة	-40C ~ 130 ℃
معامل الاحتكاك μ	0.05 ~ 0.25μ
الحد الأقصى للسرعة	2.5م/ث

القطر الداخلي	القطر الخارجي	قطر العمود f7	الغلاف H7	سمك الجدار		بئر الزيت h	F1	F2	L ⁰ _-0.40
القطر الداخلي	القطر الخارجي	قطر العمود f7	الغلاف H7	الأدنى	الأدنى	بئر الزيت h	F1	F2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0.063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120

d	د	قطر العمود و 7	الغلاف ح 7	سمك الجدار		الأدنى	F1	F2	L ⁰ _-0.40
d	د	قطر العمود و 7	الغلاف ح 7	الأدنى	الأدنى	الأدنى	F1	F2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120
