غشاء انزلاقي محكم للمحمل البلاستيكي الهندسي من HZ-LIN-Zhejiang Huazhou Technology Co., Ltd.

غشاء انزلاقي محكم للمحمل البلاستيكي الهندسي من HZ-LIN

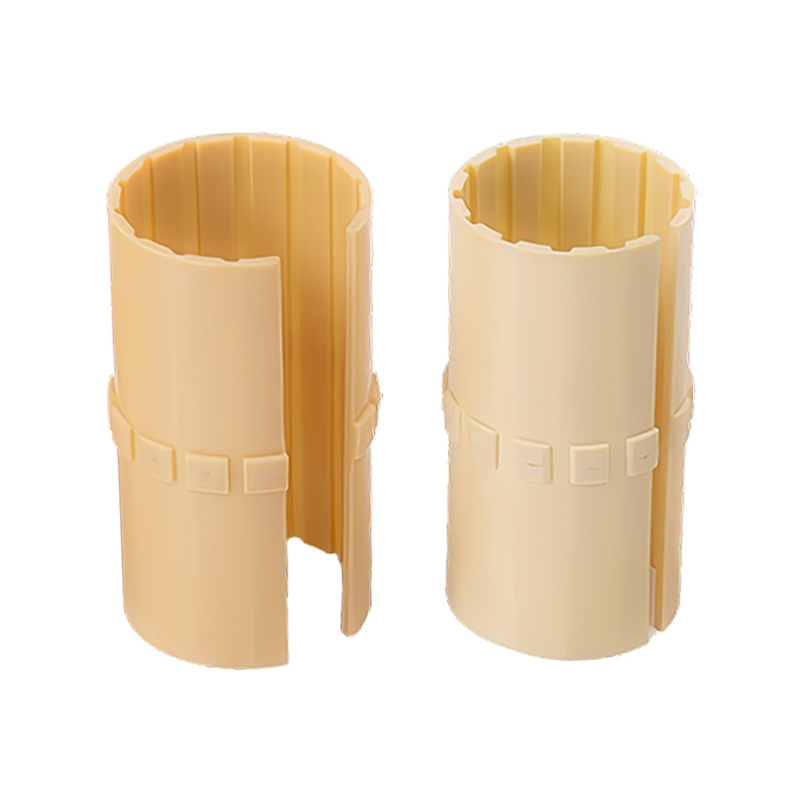

تم تصميم فيلم هرتز الهندسة للبلاستيك المنزلق من البوليمرات المتقدمة المقوى بالألياف المدمجة مع مواد التشحيم الصلبة ، مما يضمن مقاومة التآكل الاستثنائية وتشغيل الخالية من الصيانة. يتيح مزيجه المحسن من الراتنج الأساسي ، وألياف التسليح ، وجزيئات التشحيم المكرّنة الدقيقة ، انخفاضًا ثابتًا في الاحتكاك عبر الأحمال والسرعات المختلفة.

مادة: مصفوفة بلاستيكية هندسية عالية القوة (على سبيل المثال ، POM ، PA66) مع مواد التشحيم الصلبة المضمنة (PTFE ، الجرافيت).

تصميم:
التشحيم الذاتي عن طريق الإفراج المتحكم فيه من جزيئات التشحيم تحت الحركة.
مقاوم للتآكل ، والمديرة الكيميائية ، والمناعة من دخول الغبار.
خفيفة الوزن مع قوة الضغط العالية (حتى 120 ميجا بايت ساكنة الحمل).

أداء:
معامل الاحتكاك المنخفض (μ = 0.05-0.15) عبر -40 درجة مئوية إلى 120 درجة مئوية.
القيمة الكهروضوئية الممتازة (.51.5 ميجا باسكال · م/ث) للتطبيقات الديناميكية.
يمتص الملوثات الصلبة دون المساس بالسلامة السطحية.
التطبيقات: أنظمة النقل ، وآلات التغليف ، والمحاور الزراعية ، والمفاصل الدوارة منخفضة السرعة.

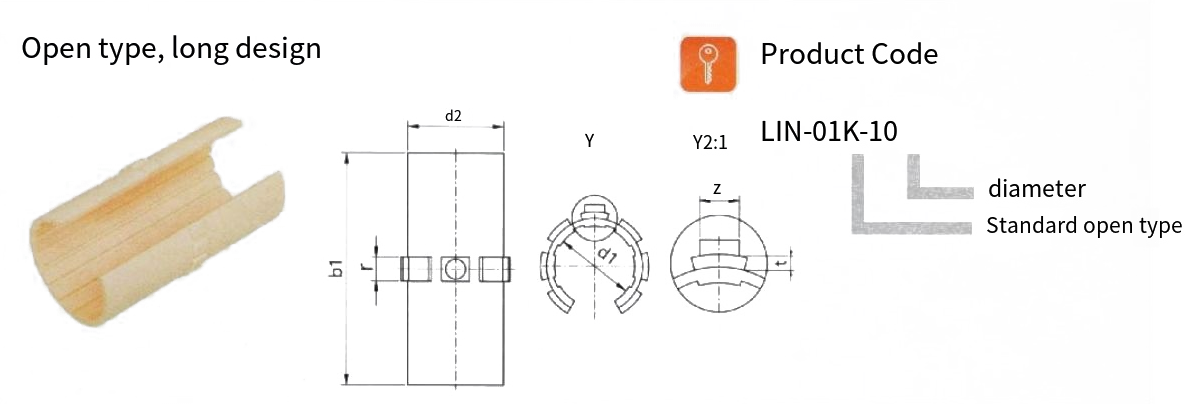

مناسبة لدعم الأعمدة
الحجم: مم

رمز المنتج	d1	التسامح	D2	b1	r	t	مع	الالوزن (جم)
Lin-01-10	10	0.030 0.070	12	28	3	0.8	2.5	0.9
Lin-01-12	12	0.030 0.070	14	31	3	0.8	3	1.16
Lin-01-16	16	0.030 0.070	18	35	3.5	0.8	3.5	1.70
Lin-01-20	20	0.030 0.070	23	44	5	0.8	3.5	4.16
Lin-01-25	25	0.030 0.070	28	57	5	0.8	أ	6.98
Lin-01-30	30	0.040 0.085	34	67	5	0.8	4	12.35
Lin-01-40	40	0.040 0.065	44	79	6	1.3	5	20.18
Lin-01-50	50	0.050 0.100	55	99	7	1.3	6	38.60

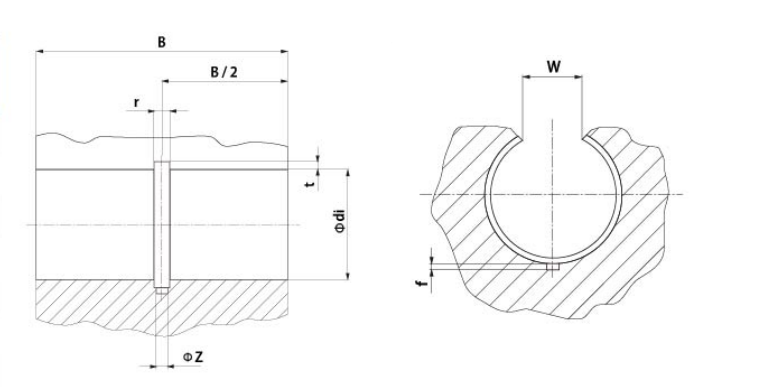

اختبار رسم التجميع للثقب الأساسي للفيلم المنزلق LN-01
الحجم: مم

رمز المنتج	المحور φ	of H7	B h10	W +0.2	r	t	f	z
Lin-01-10	10	12	29	7.3	3	1.0	1.0	2.6
Lin-01-12	12	14	32	9	3	1.0	1.5	3.1
Lin-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
Lin-01-20	20	23	45	12	5	1.0	2.0	3.6
Lin-01-25	25	28	58	14.5	5	1.0	2.0	4.1
Lin-01-30	35	39	70	16.6	5	1.0	2.0	4.1
Lin-01-40	40	44	80	21	6	1.5	2.5	5.1
Lin-01-50	50	55	100	25.5	7	1.5	2.5	6.1

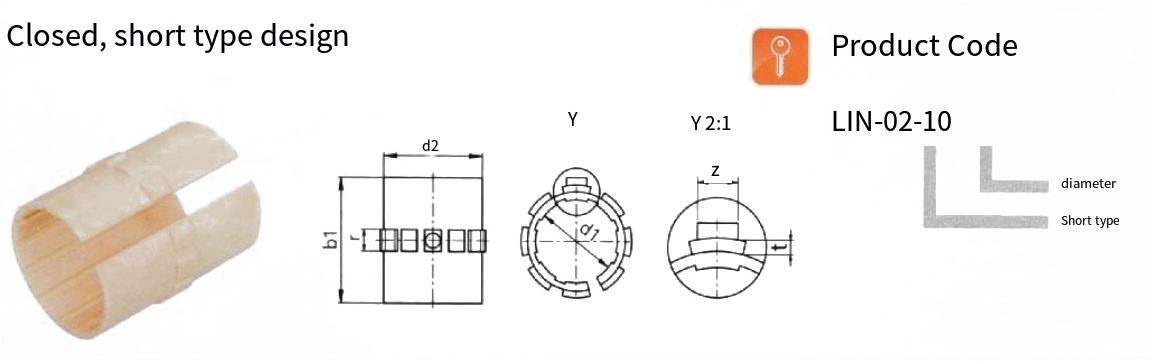

فيلم لين المنزل

الحجم: مم

رمز المنتج	d1	المهمات العامة	D2	b1	r	t	z	أقصى قيمة لـ F الديناميكي P=5MPaN	القيمة القصوى لـ F في الحالة الساكنة P=35MPa[N]	وزن ز
Lin-02-10	10	0.030 0.070		25		0.8	2.5	650		1.02
Lin-02-12	12	0.030 0.070	14	27	3	0.8	3	840	5880	1.27
Lin-02-16	16	0.030 0.070	18	29	3.5	0.8	3.5	1200	8400	1.82
Lin-02-20	20	0.030 0.070	23	29	5	0.8	3.5	1500	10600	3.27
Lin-02-25	25	0.030 40.070	28	39	5	0.8	4	2500	17500	5.75
Lin-02-30	30	0.040 0.065	34	49	5	0.8	4	3750	26250	11.28
Lin-02-35	35	0.040 0.065	39	59	5	1.3	4	6000	42000	17.94
Lin-02-40	40	0.040 0.086	44	59	6	1.3	6	7200	50400	27.00
Lin-02-50	50	0.050 0.100	56	69	7	1.3	6	8750	61250	32.56

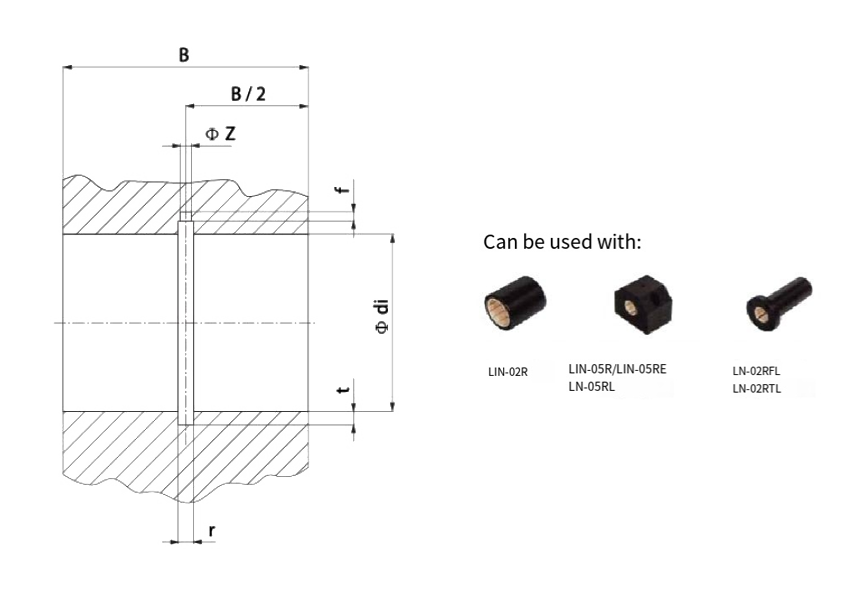

اختبار رسم التجميع للثقب الأساسي للفيلم المنزلق LN-02
الحجم: مم

رمز المنتج	الالمحور φ	di H7	B h10	r	t	f	z
Lin-02-10	10	12	26	3	1.0	1.0	2.6
Lin-02-12	12	14	28	3	1.0	1.5	3.1
Lin-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
Lin-02-25	25	28	40	5	1.0	2.0	4.1
Lin-02-30	30	34	50	5	1.0	2.0	4.1
Lin-02-35	35	39	60	6	1.5	2.5	5.1
Lin-02-40	40	44	60	7	1.5	2.5	6.1
Lin-02-50	50	55	70	7	1.5	2.5	6.1
